新手也能看懂！發那科係統 G 代碼 + 控製麵板超全指南

“剛接觸發那科機床的小夥伴，是不是常遇到這些問題？看著程序裏一串 G 代碼，不知道哪個是快速移動、哪個是直線插補；對著控製麵板上密密麻麻的按鍵，想調個參數卻遲遲不敢下手……今天這篇文章，就帶大家從零搞懂發那科係統的核心 G 代碼和控製麵板功能鍵，搭配高清圖解，看完就能上手！”

發那科 G 代碼合集 —— 加工的 “指令密碼”

1. 基礎運動類 G 代碼（必學！）

• G00：快速定位一句話功能：讓刀具 “快跑” 到指定位置，不加工工件。

• G01：直線插補 一句話功能：刀具沿直線移動，“邊動邊加工”，速度由 F 指令控製。

• G02/G03：圓弧插補（順時針 / 逆時針）一句話功能：加工圓弧麵時用，分清順逆時針就不會錯。

2. 坐標與補償類 G 代碼（避坑關鍵）

• G54-G59：工件坐標係一句話功能：設定 “工件原點”，讓機床知道 “從哪開始加工”。

• G41/G42：刀具半徑補償一句話功能：算上刀具本身的厚度，避免加工尺寸 “差一點”。

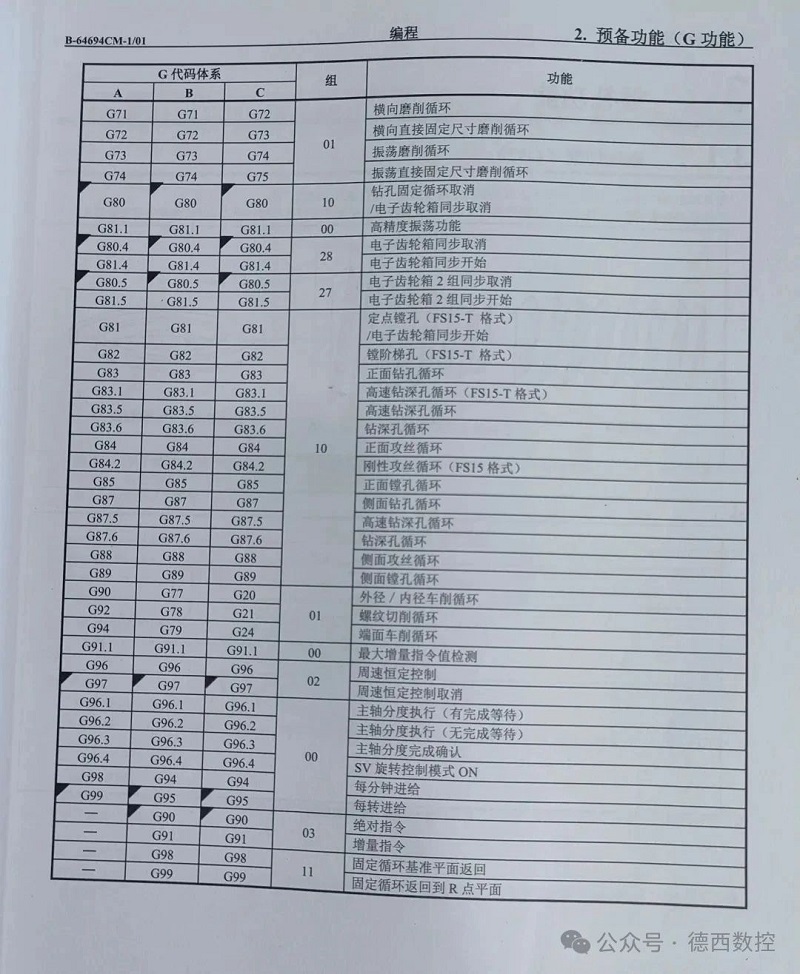

附：常用 G 代碼速查表

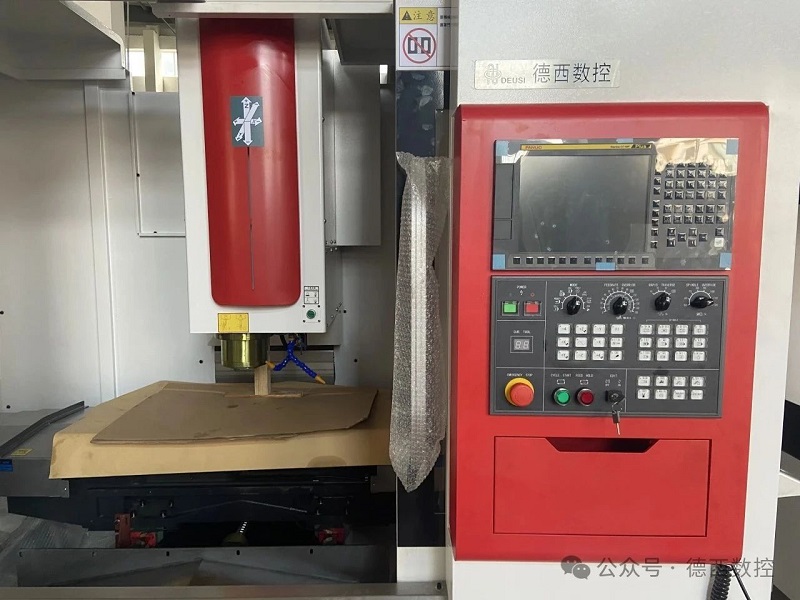

第二部分：發那科控製麵板功能鍵 —— 操作的 “遙控器”

1. 基礎操作區（常用的幾個鍵）

循環啟動 / 進給保持：綠色啟動鍵（程序開始）、紅色暫停鍵（緊急停）。

2. 程序編輯區（改代碼用）

INSERT（插入）：在程序裏加一行代碼。

DELETE（刪除）：刪掉錯誤的代碼行。

EOB（換行）：寫完一行代碼後按一下，自動換行。

3. 坐標顯示區（看位置用）

POS（位置）鍵：按一下，屏幕顯示當前刀具的 X、Z 坐標，加工時盯著它看有沒有跑偏。

OFFSET（補償）鍵：設置刀具長度 / 半徑補償值的地方，和前麵講的 G41/G42 對應上。

4. 新手避坑提醒

千萬別亂按 “RESET（複位）” 鍵，會讓程序從頭開始！

手動移動刀具前，先確認 “模式旋鈕” 在 JOG 檔，避免碰壞工件。

Part.1

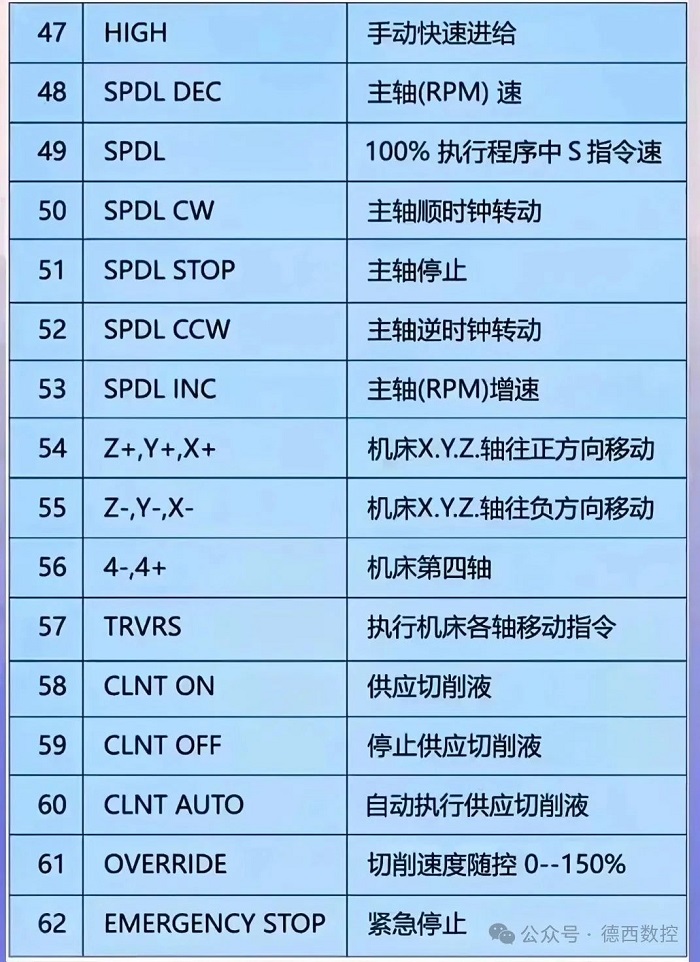

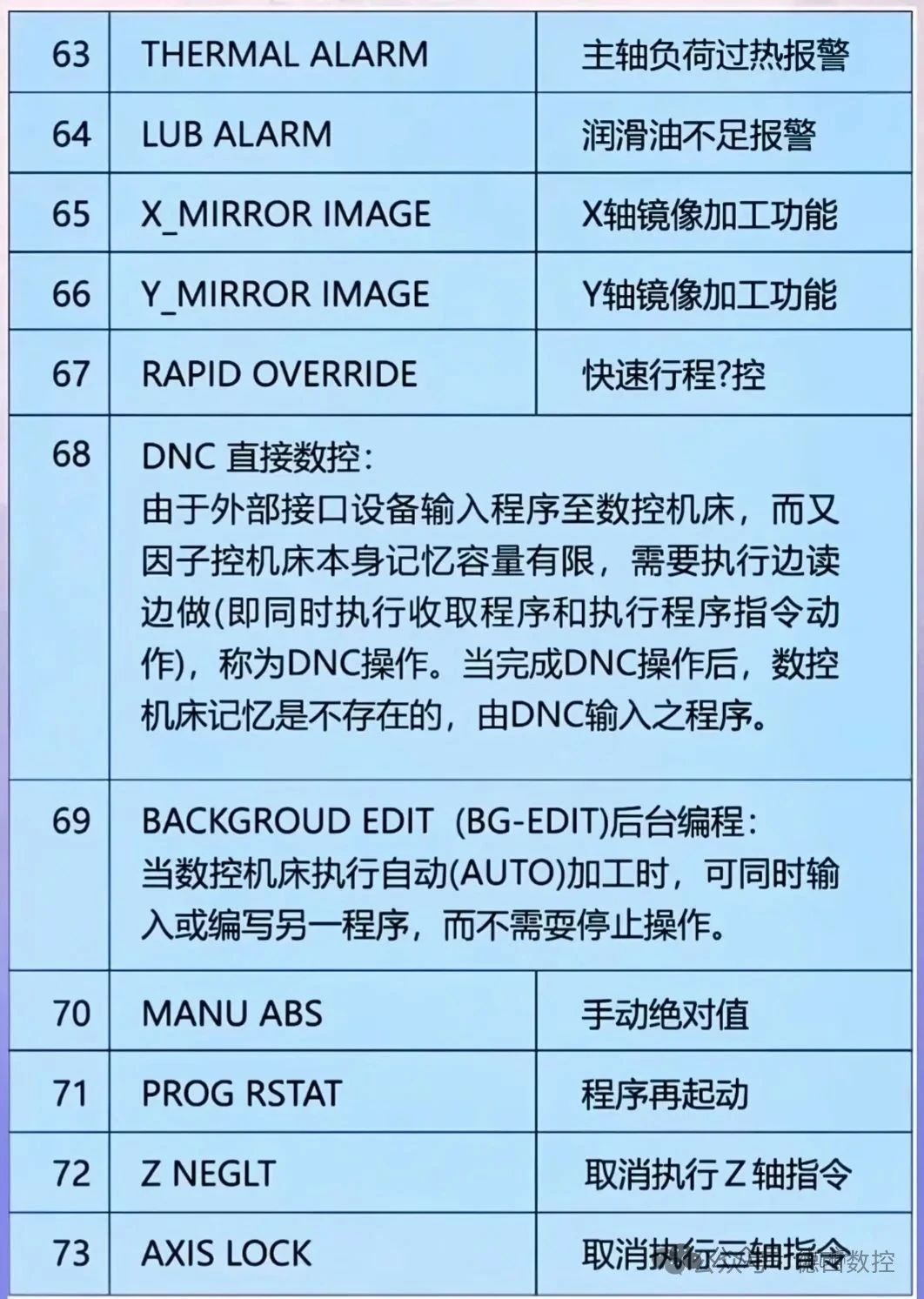

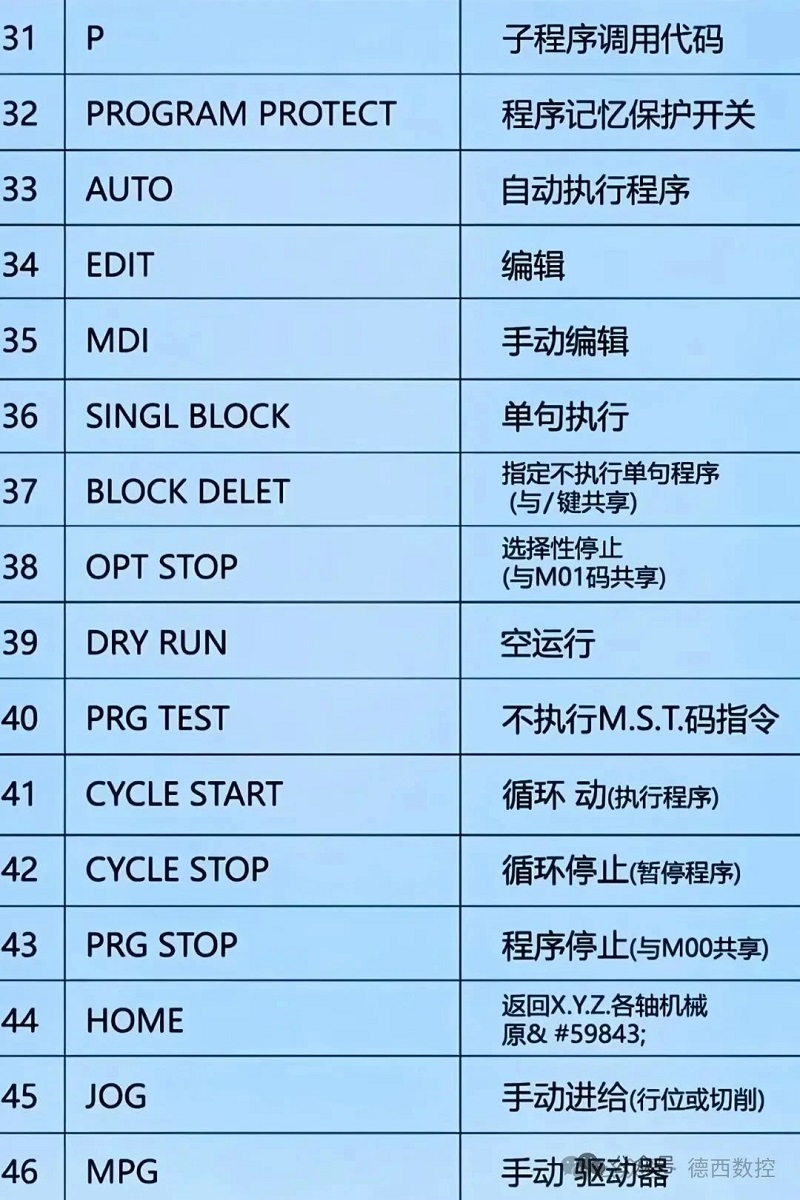

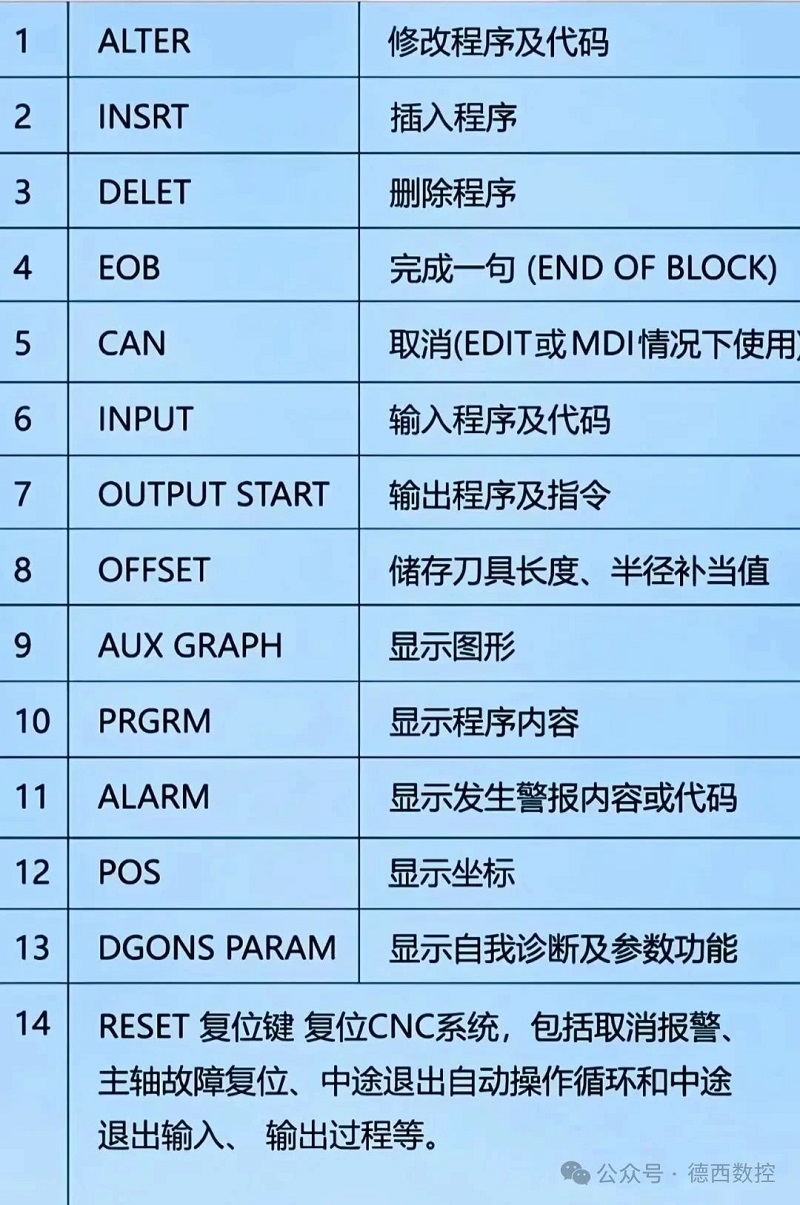

附：發那科麵板的按鍵功能速查表
